PCB chapado en oro de doble cara

Inicio / Productos / PCB / PCB de doble cara / PCB chapado en oro de doble cara

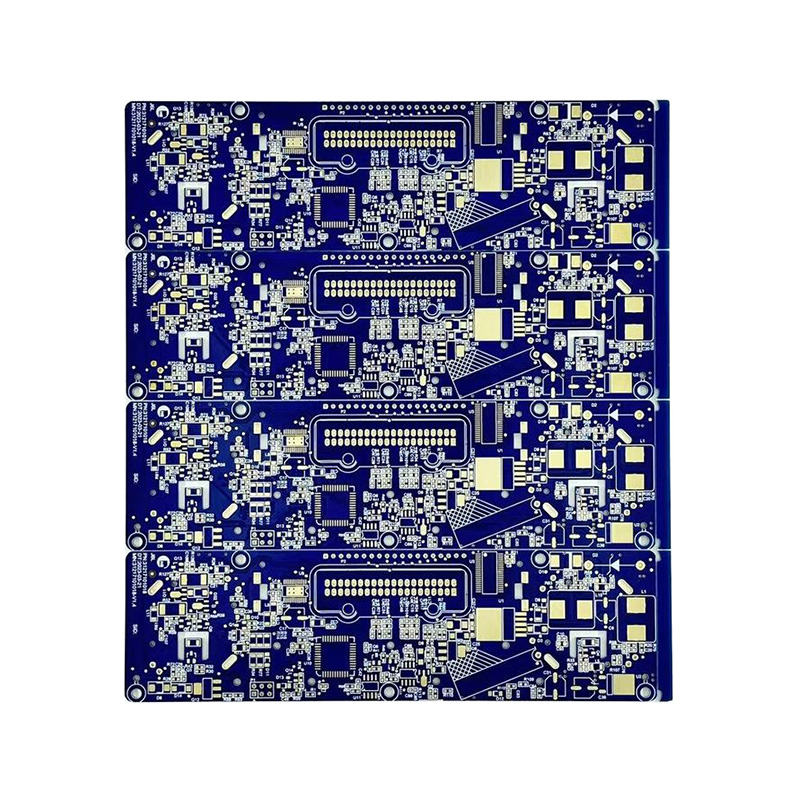

PCB chapado en oro de doble cara

Los PCB chapados en oro de doble cara utilizan un proceso de oro por inmersión no electrolítica (ENIG) para crear capas uniformes de oro y níquel en ambos lados del PCB. Este proceso combina una excelente resistencia a la oxidación, planitud y soldabilidad, lo que lo hace particularmente adecuado para dispositivos electrónicos de alta precisión y alta confiabilidad. La capa bañada en oro es resistente al desgaste y a la corrosión, lo que la hace adecuada para múltiples ciclos de soldadura por reflujo y unión de cables. Se utiliza ampliamente en equipos de comunicaciones, placas base de control industrial, equipos médicos y electrónica de consumo de alta gama. Este proceso elimina problemas como la pulverización desigual de estaño y la susceptibilidad del OSP a la oxidación, al mismo tiempo que admite paquetes BGA y QFN de paso fino, lo que lo convierte en una opción ideal para PCB de alto rendimiento.

Contáctenos
ANTERIOR：Sin producto anterior SIGUIENTE：PCB dorada de doble cara para pedal de acelerador de automóvil
  • Especificación
  • Acerca de Hongxin
  • Contáctenos

Material

FR-4

Proveedor

Shengyi

Espesor del tablero

1,6 mm

Espesor del cobre terminado

36 μm

Máscara de soldadura

Azul real

Textura

Blanco

Tratamiento de superficies

Oro

Dimensiones terminadas

199 mm x 180 mm

Ancho de traza

0,15 mm

Espaciado de trazas

0,12 mm

Agujero mínimo

0,3 mm

Anhui Hongxin Electronic Technology Co., Ltd. está ubicada en el Parque Industrial de PCB de China, en el Distrito de Desarrollo Económico de Guangde, provincia de Anhui. Establecida en octubre de 2013, nuestra fábrica ocupa 20.000 metros cuadrados y cuenta con 110 empleados, incluidos más de 7 ingenieros profesionales con más de 15 años de experiencia. Los productos de PCB de la empresa incluyen placas de 1 a 32 capas, placas de alto Tg, placas de cobre grueso, placas rígido-flexibles, placas de alta frecuencia, placas laminadas con dieléctricos híbridos, placas con vías enterradas, placas con base metálica y placas libres de halógenos. Se dispone de prototipado rápido de PCB de alta precisión, con pedidos al por mayor de placas de una y dos capas entregados en 6-7 días, placas de 4-8 capas en 9-20 días, placas de 10-16 capas en 20-25 días, placas de 16-32 capas en 25-45 días, placas HDI en 25 días, y prototipos de doble cara entregables en tan solo 24 horas. Estamos comprometidos a proporcionar productos de alta calidad y servicios profesionales a clientes globales, y contamos con la capacidad de suministrar tanto grandes cantidades como pequeños lotes. Los procesos de tratamiento superficial de nuestros productos son completos. Los tipos de material base incluyen FR-1, 22F, CEM-1, CEM-3, FR-4 (alto Tg, libre de halógenos, etc.), placas de alta frecuencia y sustratos metálicos. Todos los tipos de productos han pasado las certificaciones internacionales de sistemas de gestión de calidad ISO9001, ISO14001, ISO45001 e IATF16949, así como las certificaciones de seguridad UL. Nuestra red de ventas se extiende desde las regiones del interior hasta el Sudeste Asiático, Europa y América. En la intensa competencia del mercado, siempre hemos recibido grandes elogios de los clientes.
