PCB de doble cara
Cuando el espacio de una sola cara es insuficiente para requisitos complejos de interconexión de circuitos, las PCB de doble cara ofrecen una solución clásica y eficiente. Forman trazas conductoras a ambos lados de un sustrato aislante e interconectan capas a través de vías metalizadas, liberando el diseño del circuito de las limitaciones de una sola superficie y mejorando significativamente la libertad de diseño.

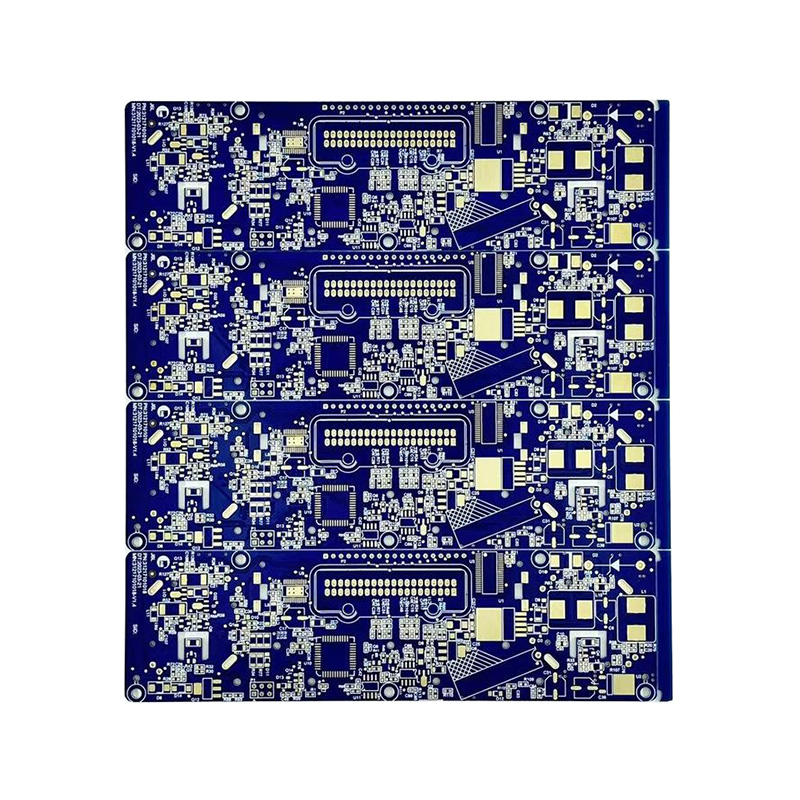

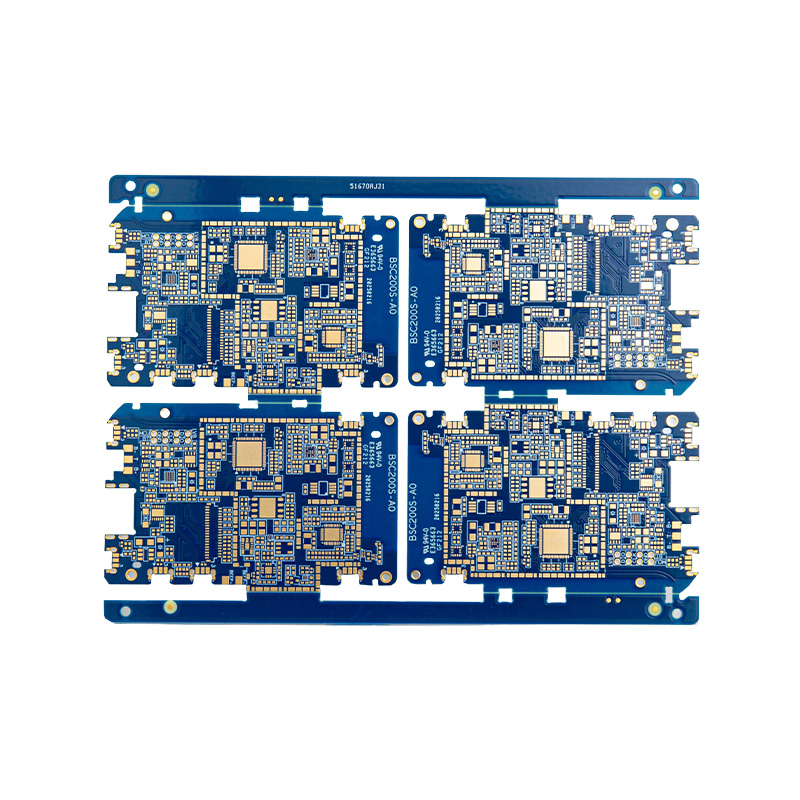

Tomemos como ejemplo esta PCB bañada en oro de doble cara, que ejemplifica la artesanía superior de este tipo de placa de circuito. Su núcleo utiliza material FR-4 de la marca Shengyi, que ofrece un excelente aislamiento eléctrico y resistencia mecánica. Con un espesor de placa de 1,6 mm, el espesor de cobre terminado de 36 μm garantiza una amplia capacidad de transporte de corriente.
La fabricación de esta placa resalta su diseño de traza preciso (ancho de línea de 0,15 mm/espaciado de línea de 0,12 mm) y una profundidad de perforación mínima de 0,3 mm, cumpliendo con los requisitos del cableado de alta densidad. Su superficie está tratada con niquelado-oro no electrolítico, proporcionando una superficie de soldadura plana y una excelente resistencia a la oxidación, lo que la hace ideal para la posterior colocación de componentes de precisión. La máscara de soldadura azul real y el texto blanco se complementan entre sí, dándole al producto una apariencia única y al mismo tiempo garantizando marcas claras y legibles.
Esta estructura madura y confiable hace que la PCB de doble cara sea una opción ideal para lograr un equilibrio entre rendimiento estable y rentabilidad en diversos campos como el control industrial, la electrónica automotriz y los electrodomésticos inteligentes.
